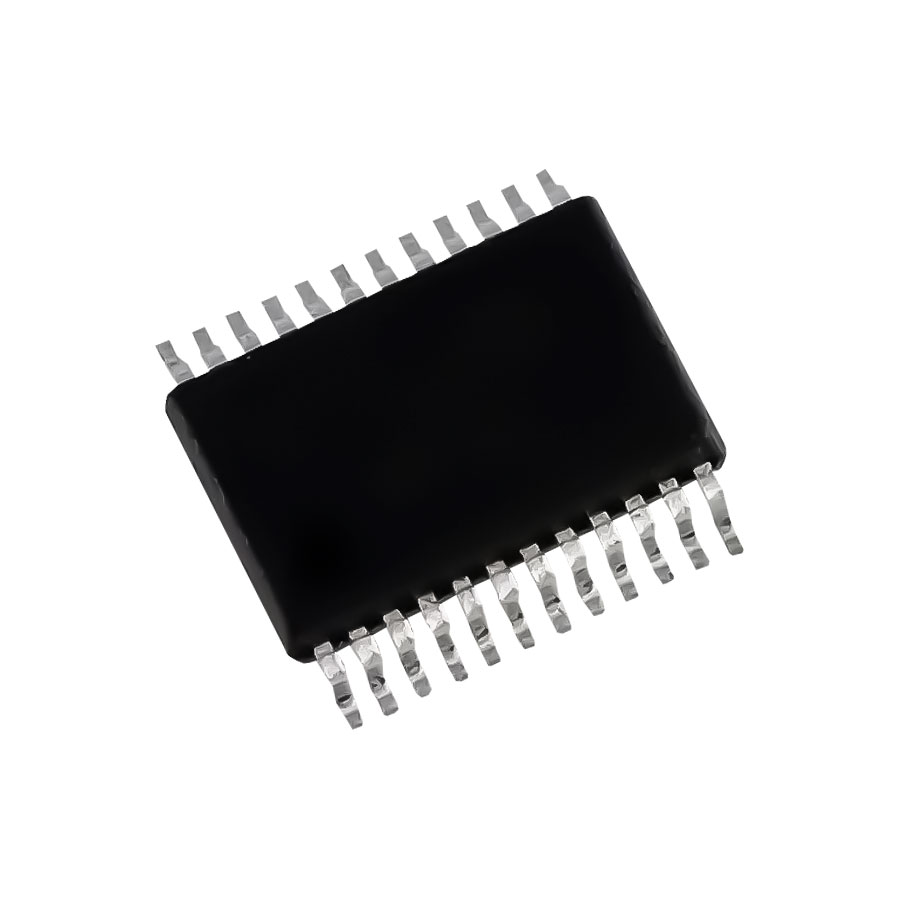

STM8S003F3P6TR микроконтроллер, ST Microelectronics

Артикул: 29-STM8S003F3P6TR

42,00₽

Опт: 31,00₽

Минимальная сумма заказа по категории
«Электронные компоненты»
составляет 500 рублей.


Поделиться

* В связи с нестабильным курсом, уточняйте цену товара по телефону: +7 (812) 501-88-40 или отправьте запрос на е-mail: info@nk-groupltd.ru * Оптовая скидка (При наличии акционной цены, оптовая цена равна акционной) ** Партнерам устанавливается дополнительная скидка, подробности по телефону

Микроконтроллеры STM8S003F3/K3

Общее описание

STM8S003F3/K3 — 8-битные микроконтроллеры начального уровня с интегрированной памятью Flash и EEPROM. Относятся к устройствам низкой плотности в семействе STM8S.

Основные характеристики

Ядро и производительность

  • Частота работы: до 16 МГц
  • Архитектура: Harvard с 3-ступенчатым конвейером
  • Расширенная система: команд

Память

  • Flash-память: 8 Кбайт (сохранение данных до 20 лет при 55°C)
  • ОЗУ: 1 Кбайт
  • EEPROM: 128 байт с ресурсом 100 000 циклов перезаписи

Система тактирования и питания

  • Рабочее напряжение: 2.95–5.5 В
  • Источники тактовой частоты:
  • Внешний кварцевый резонатор
  • Внешний тактовый сигнал
  • Внутренний RC-генератор 16 МГц (подстраиваемый)
  • Внутренний низкопотребляющий RC-генератор 128 кГц
  • Система безопасности: мониторинга тактовой частоты

Управление питанием

  • Режимы пониженного энергопотребления:
  • Wait
  • Active-halt
  • Halt
  • Отключение: тактовых сигналов периферийных устройств
  • Схемы сброса:
  • Power-on reset
  • Power-down reset

Система прерываний

  • Контроллер прерываний: с поддержкой вложенных прерываний
  • Количество прерываний: до 32
  • Внешние прерывания: до 27 на 6 векторов

Периферийные устройства

Таймеры

  • Расширенный таймер управления: 16-бит, 4 канала CAPCOM, 3 дополнительных выхода
  • Универсальный таймер: 16-бит с 3 каналами CAPCOM
  • Базовый таймер: 8-бит с 8-битным предварительным делителем
  • Таймер автопробуждения
  • Сторожевые таймеры: оконный и независимый

Интерфейсы связи

  • UART: с поддержкой синхронного режима, SmartCard, IrDA, LIN
  • SPI: до 8 Мбит/с
  • I2C: до 400 кбит/с

Аналоговая периферия

  • АЦП: 10-бит, до 5 мультиплексированных каналов

Входы/выходы

  • Количество I/O: до 28 в 32-выводном корпусе
  • Высокотоковые выходы: 21 выход
  • Защита: от инжекции тока

Поддержка разработки

  • Встроенный интерфейс: SWIM для программирования и отладки
  • Полная документация и широкий выбор инструментов разработки

stm8s003f3.pdf

Download(1 МБ)
