Артикул: 6-ULN2003AIPWR

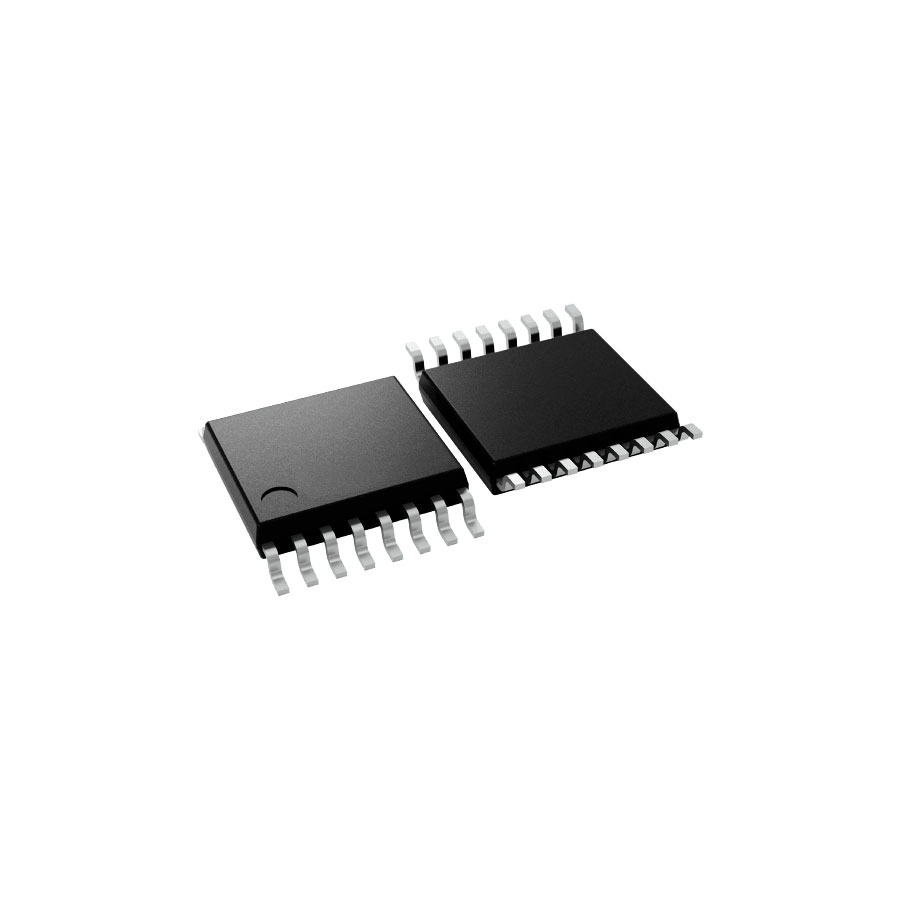

ULN2003AIPWR матрица из транзисторов Дарлингтона, Darlington Transistor Arrays, texas instruments

Артикул: 6-ULN2003AIPWR

31,00₽

Опт: 28,00₽

Розничная цена:
31,00₽ с НДС 22%
Оптовая цена:
28,00₽

Минимальная сумма заказа по категории
«Электронные компоненты»
составляет 500 рублей.

Скачать прайс-лист (Электронные компоненты)
В связи с колебанием валют просим уточнять актуальную цену:
ОПТ &
B2B
Оптовая скидка и партнерские цены: при объеме или статусе партнера действует специальный прайс.
Быстрая отгрузка со склада в СПб
Паспорт качества и гарантия

Описание микросхемы ULx200xA

Основные характеристики

Серия ULx200xA представляет собой массивы высоковольтных Дарлингтон-транзисторов с высокими токами. Ключевые особенности:

  • Ток коллектора: 500 мА на один выход
  • Выходное напряжение: до 50 В
  • Защитные элементы: встроенные демпферные диоды
  • Совместимость: поддержка различных логических уровней
  • Основное применение: управление реле

Области применения

Микросхема широко используется в следующих устройствах:

  • Драйверы реле
  • Управление шаговыми и коллекторными двигателями
  • Драйверы осветительных приборов
  • Управление дисплейными модулями (LED и газоразрядные)
  • Линейные драйверы
  • Логические буферы

Техническое описание

Микросхема содержит семь пар NPN-транзисторов Дарлингтона с общим катодом и встроенными демпферными диодами для коммутации индуктивных нагрузок.

Особенности конструкции:

  • Возможность параллельного соединения пар для увеличения тока
  • Версия ULN2002A специально разработана для работы с PMOS-устройствами 14–25 В
  • Входные цепи защищены стабилитронами и резисторами
  • Версия ULx2003A оснащена резисторами 2.7 кОм для прямой работы с TTL или 5В CMOS

Для приложений, требующих повышенного напряжения (до 100 В), рекомендуется рассмотреть альтернативные варианты SN75468 и SN75469.

uln2003ai

Download(2 МБ)
Производитель 1

Texas instruments
