Применение и основные особенности:

Эта комплектация кассеты предназначена для применения в муфтах МТОК-К6 и МТОК-Л6 в качестве третьей дополнительной кассеты, которая устанавливается с обратной стороны кронштейна муфты. Транзитный ввод кабельных модулей в муфту в этом случае невозможен. Кассета крепиться к кронштейну с помощью двух саморезов, входящих в комплект поставки.

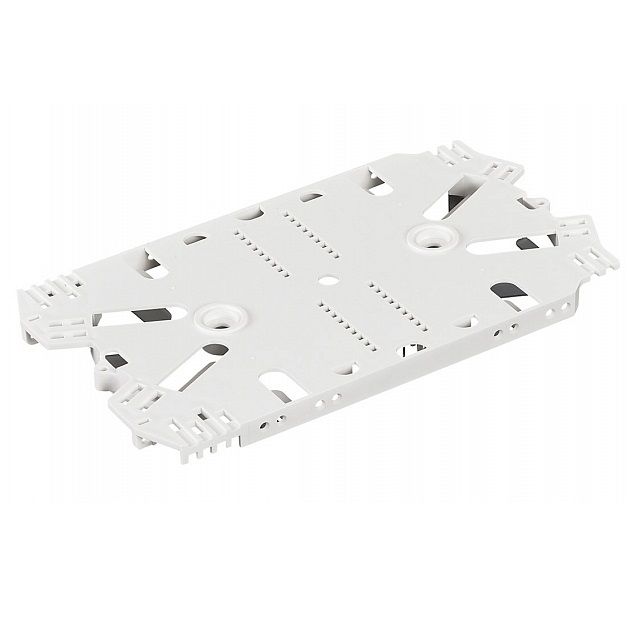

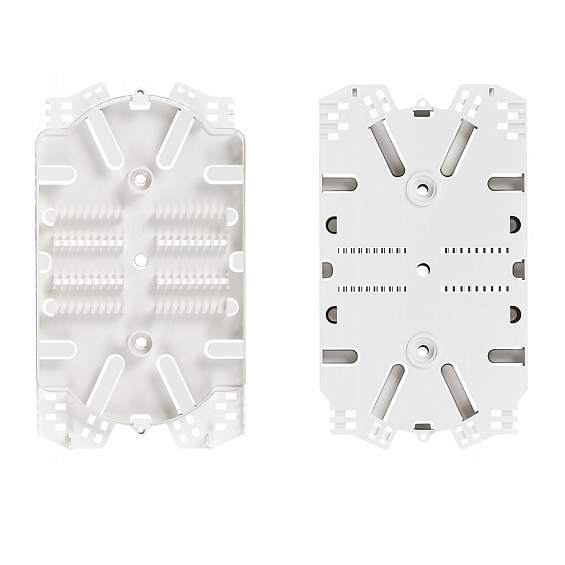

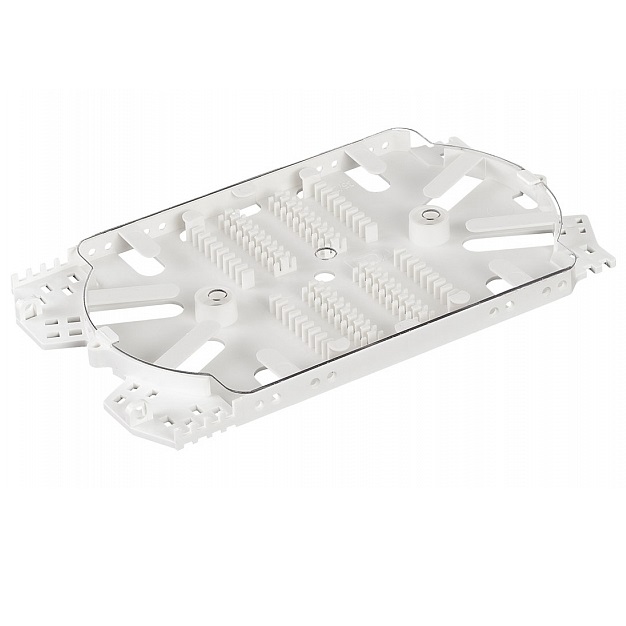

Кассета КТ-3645 является базовой для оптических муфт типов МТОК-А1, Б1, В2, В3, Г3. Эта кассета используется также в оптических кроссах. Она предназначена для укладки до 36-ти сростков с технологическими запасами ОВ. Ложементы для гильз КДЗС-4525 встроены в корпус кассеты, благодаря чему удалось уменьшить её габаритные размеры и разместить в типовых корпусах муфт большее количество кассет, увеличивая их ёмкость.

Конструкция кассеты позволяет заводить модули с ОВ с любого из четырёх углов и осуществлять изменение направления укладки запаса волокон. Свободная укладка дает возможность трехкратной переделки сварки волокна без уменьшения числа витков запаса.

Кассеты КТ-3645, устанавливаемые в муфтах, комплектуются поворотными кронштейнами, позволяющими перелистывать кассеты с обеспечением равномерного и безопасного изгиба модулей с оптическими волокнами. При этом модули с ОВ должны заводиться на кассету только со стороны кронштейна, напрямую, без использования транспортных трубок.

В комплектацию всех кассет производства ЗАО «Связьстройдеталь», поставляемых в полной комплектации, а также в составе муфт и кроссов, входит пинцет, применяемый для удобного и безопасного извлечения гильз КДЗС из гнёзд ложементов.

Характеристики товара
Ёмкость кассеты, ОВ 36
Тип ложемента Литой с корпусом
Тип соединителя ССД КДЗС 4525
Радиус изгиба ОВ, мм не менее 30
Длина, мм 180
Ширина, мм 103
Высота, мм 9,2
Масса, кг 0,1

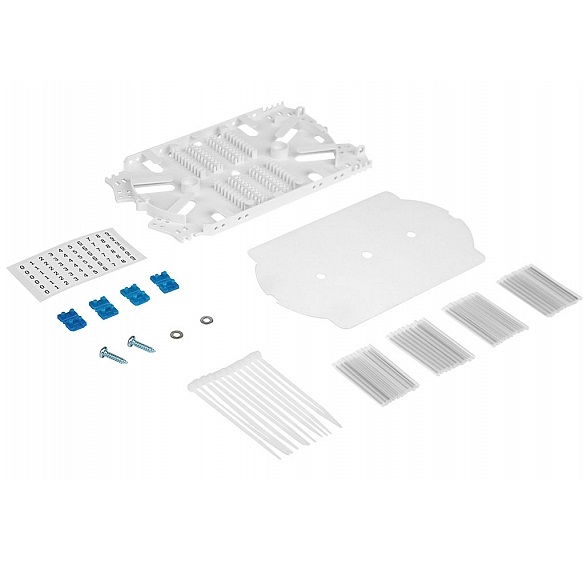

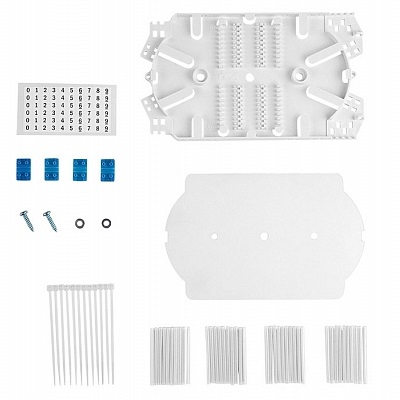

Комплектация

Кассета КТ-3645 – 1 шт.

Крышка кассеты КТ – 1 шт.

ССД КДЗС 4525 – 40 шт.

Маркеры 0-9 – 1 шт.

Петли для кассет – 4 шт.

Пинцет – 1 шт.

Стяжки – 10 шт.

Саморез – 2 шт.

Шайба – 2 шт.
