НАЗНАЧЕНИЕ

Применяется для прокладки внутри зданий, в кабельных лотках, в кабельных каналах, кабельной канализации, трубах, блоках, тоннелях, а также для наружной прокладки по внешним фасадам зданий, для подвеса на опорах воздушных линий связи, линий электропередач, столбах освещения, между зданиями и сооружениями.

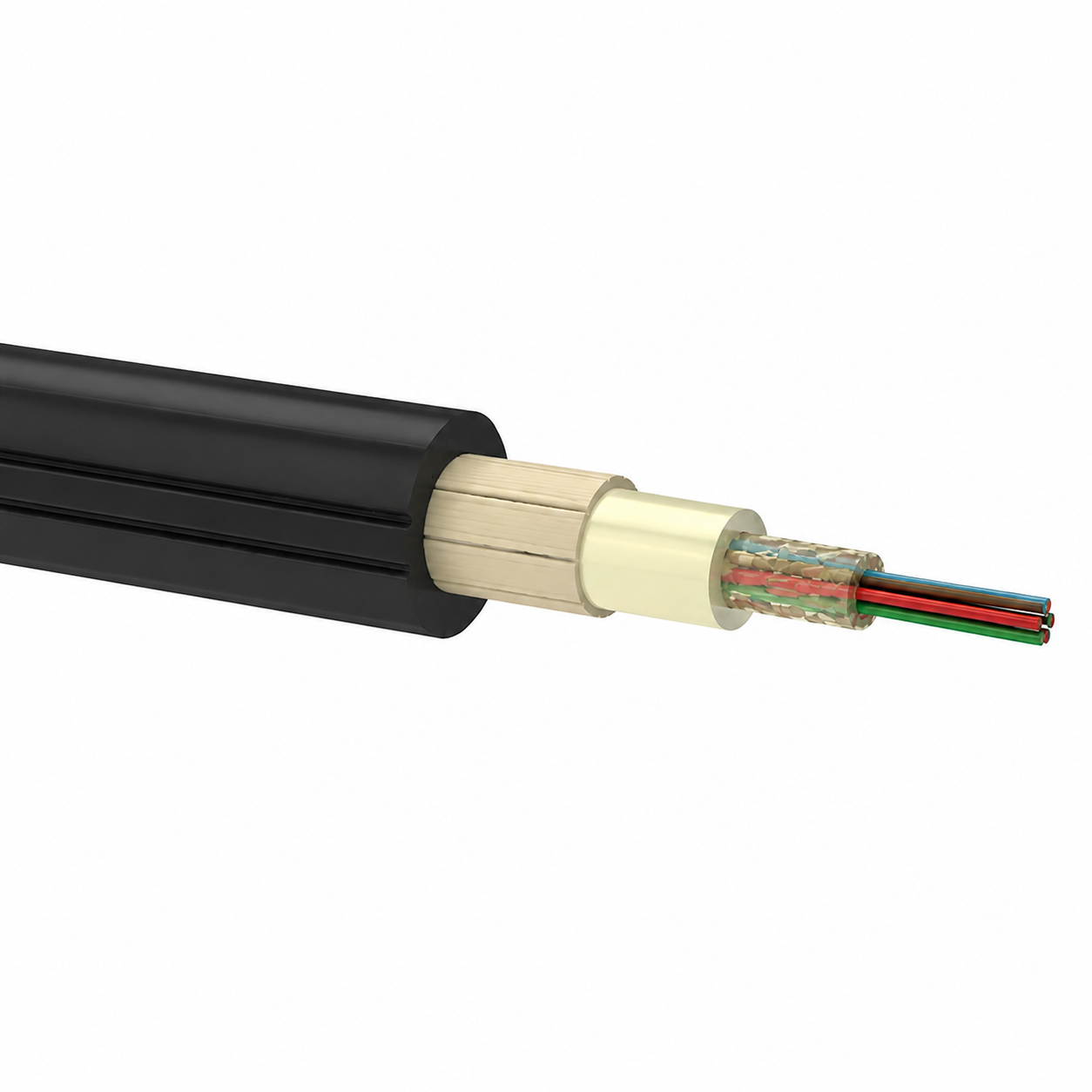

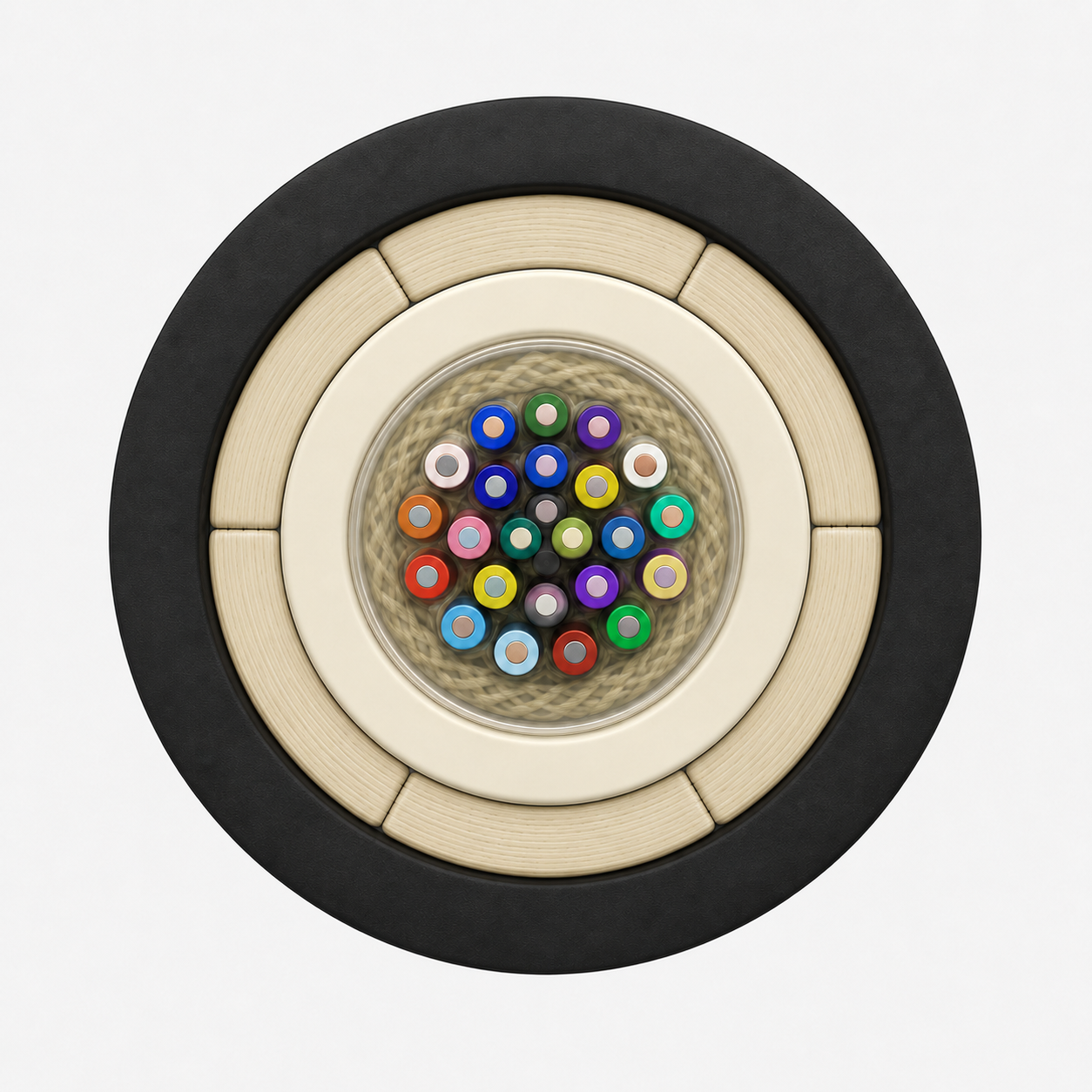

КОНСТРУКЦИЯ

1. Наружная оболочка из полиэтилена
2. Подвесной элемент (стальной трос или стальная проволока)
3. Оптический модуль
4. Оптическое волокно
5. Гидрофобный гель

ДЕТАЛИ КОНСТРУКЦИИ

Количество ОВ в кабеле 4-24 32-48 64 72 96 96 144 144
Растягивающая нагрузка 1,5 кН
Диаметр, мм 9,0 9,5 10,7 9,8 10,7 11,1 11,5 13,9
Вес, кг/км 62,3 67,7 83,9 70,9 83,2 88,3 94,1 136,8
Растягивающая нагрузка 2 кН
Диаметр, мм 9,0 9,5 10,8 9,8 10,7 11,2 11,5 14,0
Вес, кг/км 64,0 69,3 87,0 72,5 83,2 91,3 94,1 138,2
Растягивающая нагрузка 2,7 кН
Диаметр, мм 9,0 9,8 10,9 10,0 10,7 11,4 11,5 14,1
Вес, кг/км 67,3 74,1 88,5 75,7 84,7 94,3 95,6 141,0

ТАБЛИЦА ДОПУСТИМЫХ ПРОЛЕТОВ

I II III IV V
ОКУ 1,5 кН 45 30 20 15 10
ОКУ 2,0 кН 60 40 30 20 15
ОКУ 2,7 кН 100 65 45 35 25
