Артикул: 34-BC807-25

BC807-25 транзистор transistor, nexperia

Артикул: 34-BC807-25

3,00₽

Опт: 1,70₽

Розничная цена:
3,00₽ с НДС 22%
Оптовая цена:
1,70₽

Минимальная сумма заказа по категории
«Электронные компоненты»
составляет 500 рублей.

Скачать прайс-лист (Электронные компоненты)
В связи с колебанием валют просим уточнять актуальную цену:
ОПТ &
B2B
Оптовая скидка и партнерские цены: при объеме или статусе партнера действует специальный прайс.
Быстрая отгрузка со склада в СПб
Паспорт качества и гарантия

BC807 Series PNP Транзистор

Общее описание

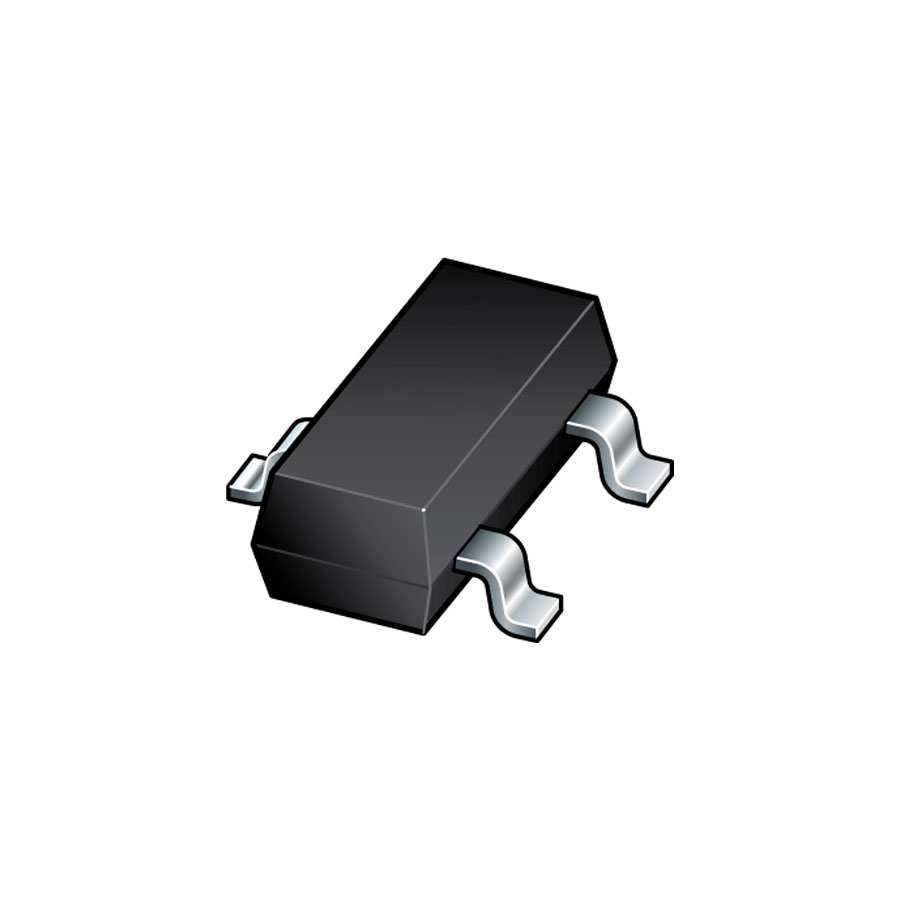

BC807 — это PNP транзистор общего назначения в компактном корпусе SOT23 (TO-236AB) для поверхностного монтажа. Транзистор выпускается в нескольких модификациях с различным коэффициентом усиления.

Комплементарные пары

Транзистор BC807 является PNP аналогом NPN транзисторов серии BC817. Доступны следующие варианты:

  • BC807 / BC817
  • BC807-16 / BC817-16
  • BC807-25 / BC817-25
  • BC807-40 / BC817-40

Основные характеристики

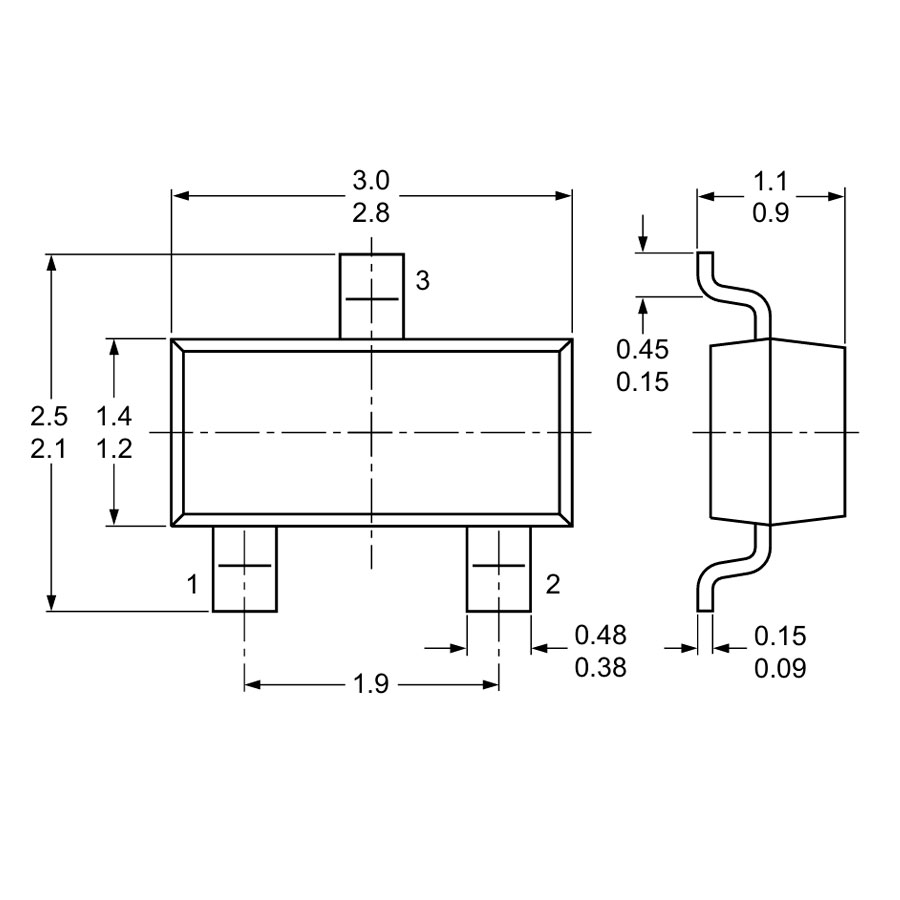

  • Корпус: SOT23 (TO-236AB)
  • Тип транзистора: PNP
  • Максимальное напряжение коллектор-эмиттер: 45 В
  • Постоянный ток коллектора: 500 мА
  • Пиковый ток коллектора: 1 А (одиночный импульс, длительность ≤ 1 мс)

Коэффициенты усиления (hFE) для различных модификаций

  • BC807: 100–600
  • BC807-16: 100–250
  • BC807-25: 160–400
  • BC807-40: 250–600

Условия измерения:

  • Напряжение коллектор-эмиттер: -1 В
  • Ток коллектора: -100 мА
  • Температура окружающей среды: 25°C

Особенности и преимущества

  • Высокий ток коллектора
  • Три варианта коэффициента усиления на выбор
  • Компактный корпус для поверхностного монтажа

Области применения

  • Коммутационные схемы общего назначения
  • Усилительные схемы различного типа
  • Аналоговая электроника
  • Цифровые схемы с токовой нагрузкой

Условия эксплуатации

  • Температурный режим: стандартные условия эксплуатации
  • Импульсный режим: длительность импульса ≤ 300 мкс, коэффициент заполнения ≤ 0.02

BC807_SER

Download(306 КБ)
