Артикул: 11-TLV62569DBVR

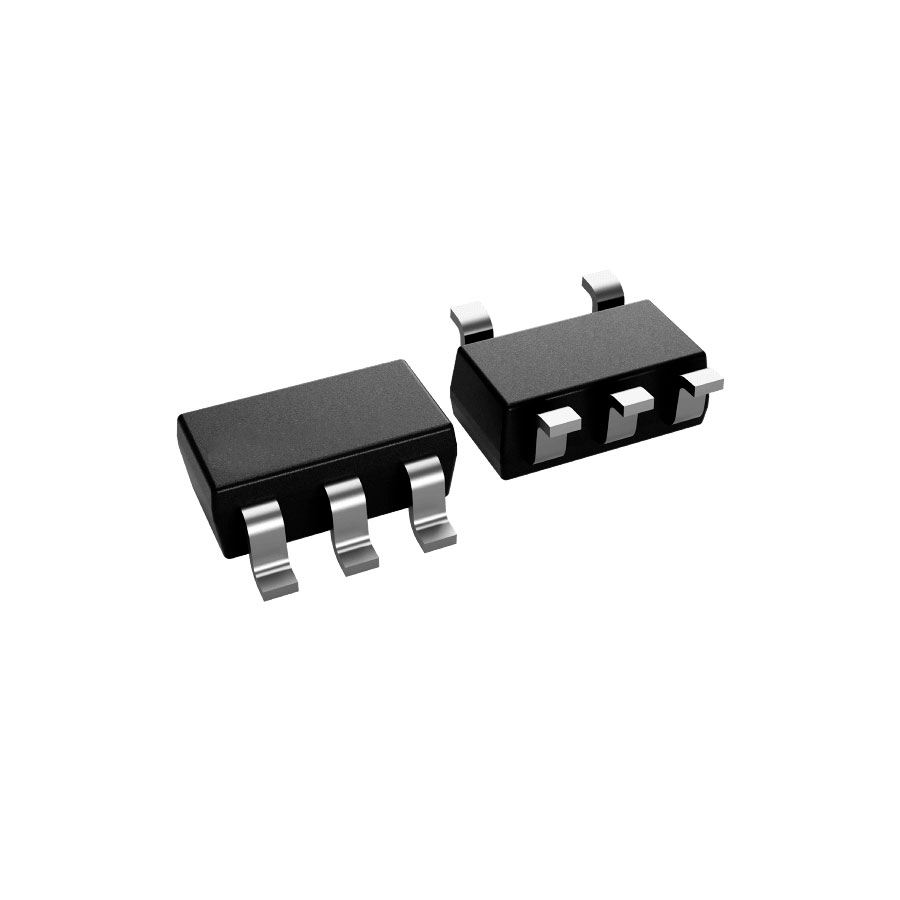

TLV62569DBVR Синхронный понижающий DC-DC преобразователь Buck converter, texas instruments

Артикул: 11-TLV62569DBVR

9,00₽

Опт: 7,00₽

Розничная цена:
9,00₽ с НДС 22%
Оптовая цена:
7,00₽

Минимальная сумма заказа по категории
«Электронные компоненты»
составляет 500 рублей.

Скачать прайс-лист (Электронные компоненты)
В связи с колебанием валют просим уточнять актуальную цену:
ОПТ &
B2B
Оптовая скидка и партнерские цены: при объеме или статусе партнера действует специальный прайс.
Быстрая отгрузка со склада в СПб
Паспорт качества и гарантия

Понижающий DC-DC преобразователь TLV62569

Общее описание

TLV62569 — синхронный понижающий (buck) преобразователь постоянного тока, оптимизированный для высокой эффективности и компактных решений. Устройство интегрирует переключатели, способные обеспечивать выходной ток до 2 А.

Основные характеристики

  • Входное напряжение: 2.5–5.5 В
  • Максимальный выходной ток: 2 А
  • Частота переключения: 1.5 МГц
  • Потребление в режиме отключения: менее 2 мкА

Режимы работы

  • PWM-режим (широтно-импульсная модуляция):
    • Применяется при средних и высоких нагрузках
    • Частота переключения 1.5 МГц
  • Режим энергосбережения (Power Save Mode):
    • Автоматически включается при малых нагрузках
    • Обеспечивает высокую эффективность во всем диапазоне токов нагрузки

Функциональные возможности

  • Регулируемое выходное напряжение:
    • Настройка через внешний резистивный делитель
  • Встроенные защиты:
    • От перегрузки по току
    • От перегрева
    • Функция Power Good
  • Дополнительные функции:
    • Встроенная схема плавного пуска
    • Ограничение пускового тока

Конструкция и применение

  • Типовая схема включения:
    • Входная емкость: 4.7 мкФ
    • Опциональная компенсация (резистор 499 кОм)

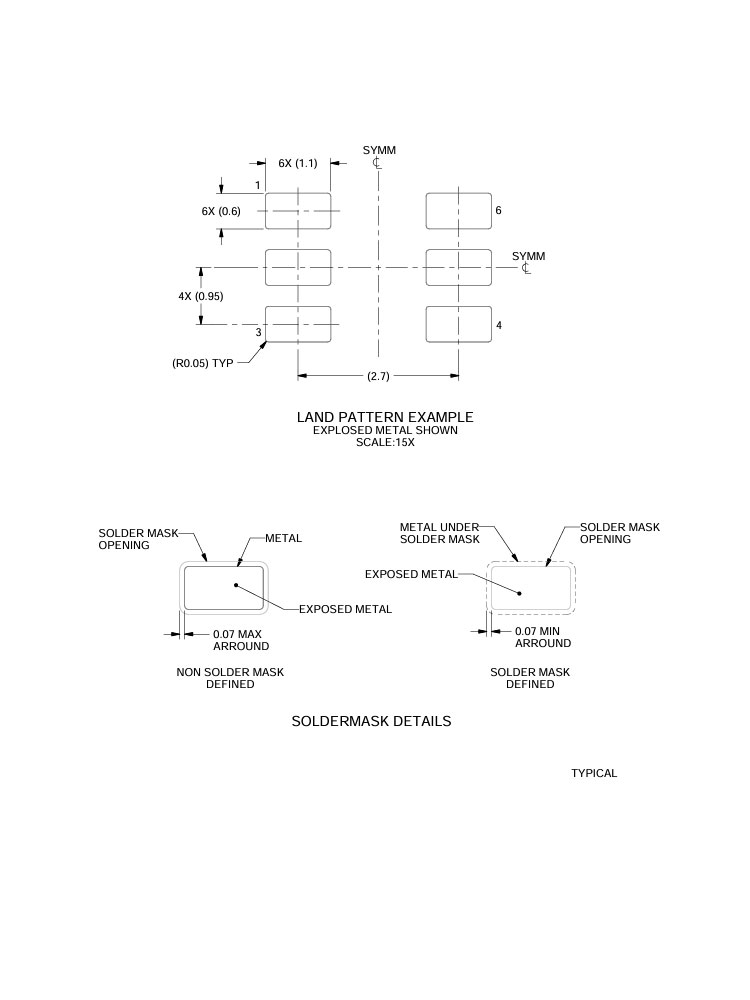

Корпуса

  • Доступные варианты:
    • SOT23
    • SOT563

Преимущества

  • Высокая эффективность преобразования
  • Компактные размеры
  • Автоматическое переключение режимов работы
  • Встроенная защита от различных нештатных ситуаций

tlv62569

Download(1 МБ)
Производитель 1

Texas instruments
