Артикул: 3-74HC595D

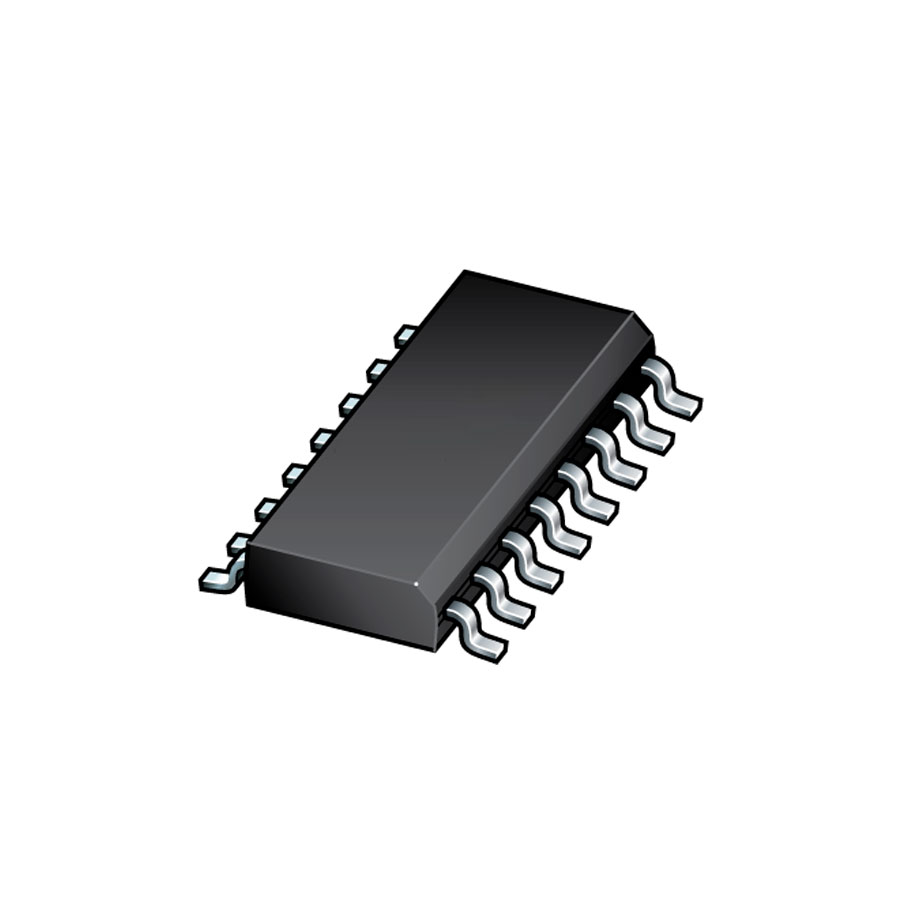

74HC595D сдвиговый регистр shift register, nexperia

Артикул: 3-74HC595D

41,00₽

Опт: 31,90₽

Розничная цена:
41,00₽ с НДС 22%
Оптовая цена:
31,90₽

Минимальная сумма заказа по категории
«Электронные компоненты»
составляет 500 рублей.

Скачать прайс-лист (Электронные компоненты)
В связи с колебанием валют просим уточнять актуальную цену:
ОПТ &
B2B
Оптовая скидка и партнерские цены: при объеме или статусе партнера действует специальный прайс.
Быстрая отгрузка со склада в СПб
Паспорт качества и гарантия

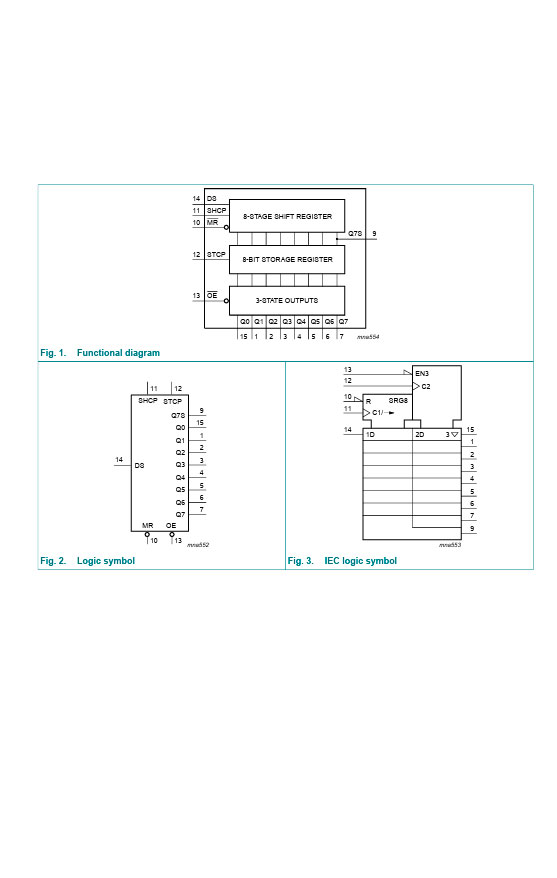

74HC595 / 74HCT595: 8-битный регистр сдвига

Общее описание

74HC595 и 74HCT595 представляют собой интегральные микросхемы, выполняющие функцию 8-битного регистра сдвига с возможностью параллельного вывода данных. Устройства оснащены регистром хранения и выходами с тремя состояниями (3-state).

Основные характеристики

  • Разрядность: 8 бит
  • Тип входов/выходов: последовательный/параллельный
  • Тактовые сигналы: раздельные для регистра сдвига и регистра хранения
  • Состояние выходов: 3-стабильное (три состояния)

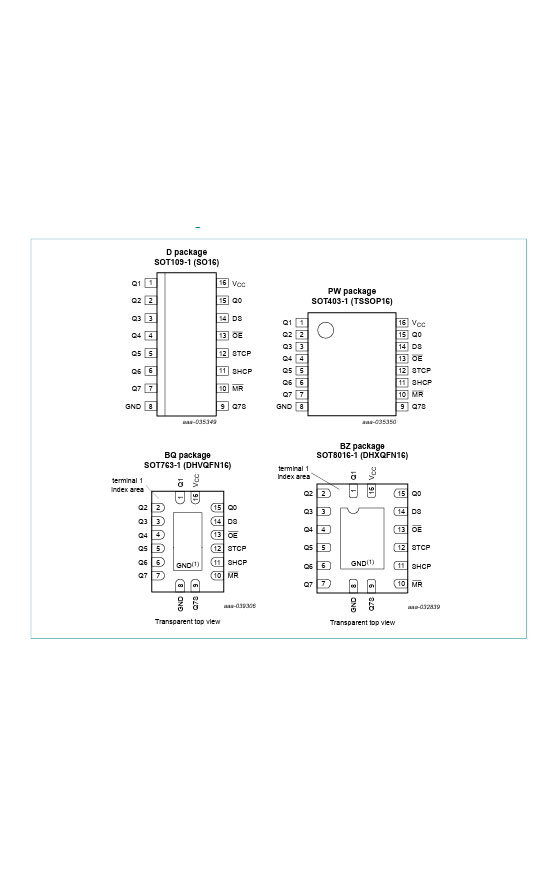

Функциональные особенности

Микросхема включает в себя:

  • Последовательный вход (DS) для ввода данных
  • Последовательный выход (Q7S) для каскадного подключения
  • Асинхронный вход сброса (MR)
  • Раздельные входы тактирования для:
    • Регистра сдвига (SHCP)
    • Регистра хранения (STCP)

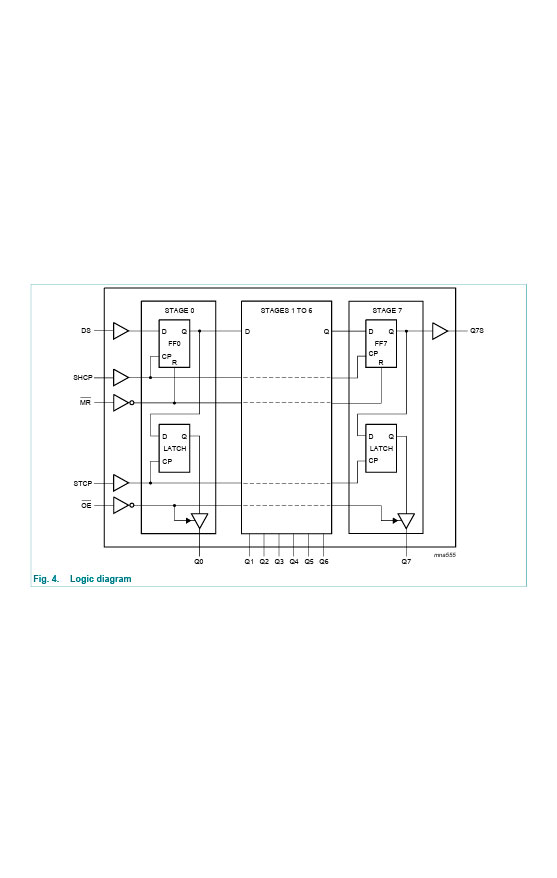

Принцип работы

  • Сброс регистра сдвига осуществляется при подаче низкого уровня на вход MR
  • Сдвиг данных происходит при фронте сигнала (переход 0→1) на входе SHCP
  • Передача данных из регистра сдвига в регистр хранения происходит при фронте сигнала на входе STCP
  • При объединении тактовых сигналов регистр сдвига всегда опережает регистр хранения на один такт

Управление выходами

  • Выходное разрешение (OE):
    • Низкий уровень: данные доступны на выходах
    • Высокий уровень: выходы переходят в высокоимпедансное состояние (отключены)
  • Состояние выходов не влияет на содержимое регистров

Защита входов

Микросхема оснащена:

  • Фиксирующими диодами на входах
  • Возможностью подключения входов к напряжениям выше VCC через токоограничивающие резисторы

Данное устройство широко применяется в системах управления светодиодными индикаторами, для расширения количества выходов микроконтроллеров и в других приложениях, где требуется управление множеством цифровых выходов.

74HC595D

Download(331 КБ)
