Артикул: 1-TL494CDR

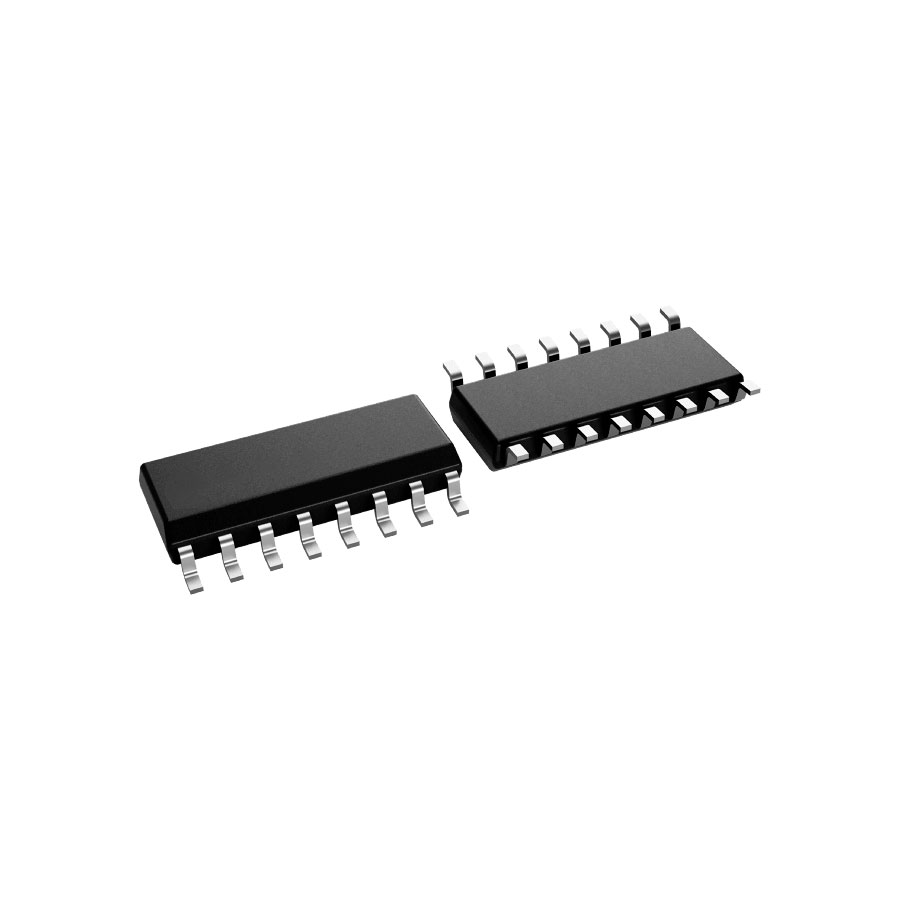

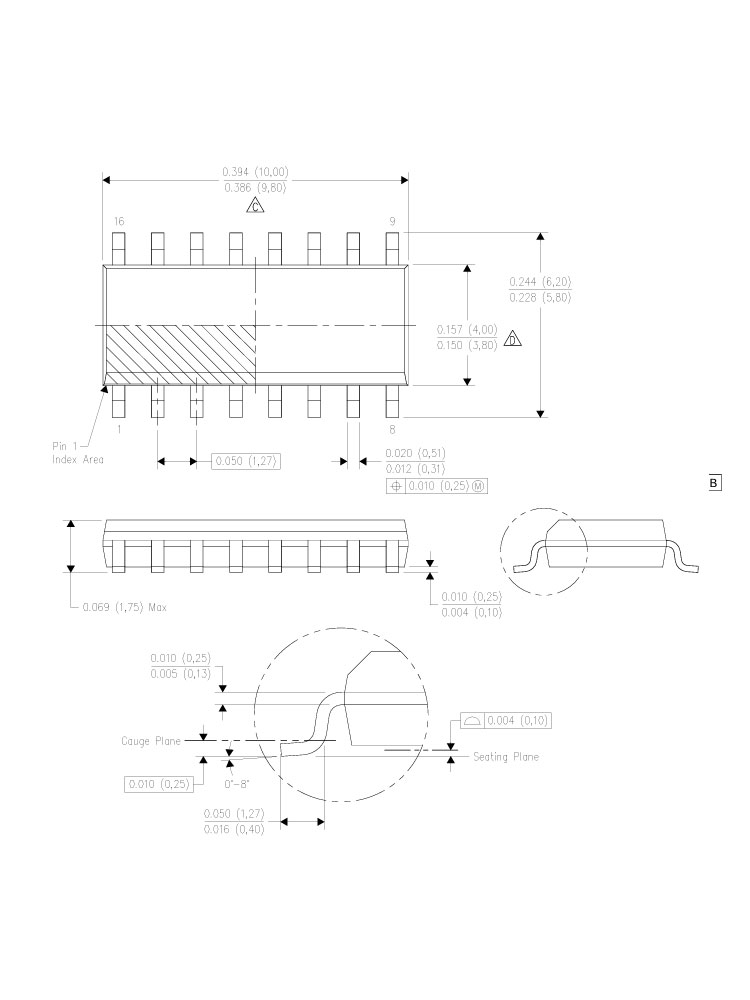

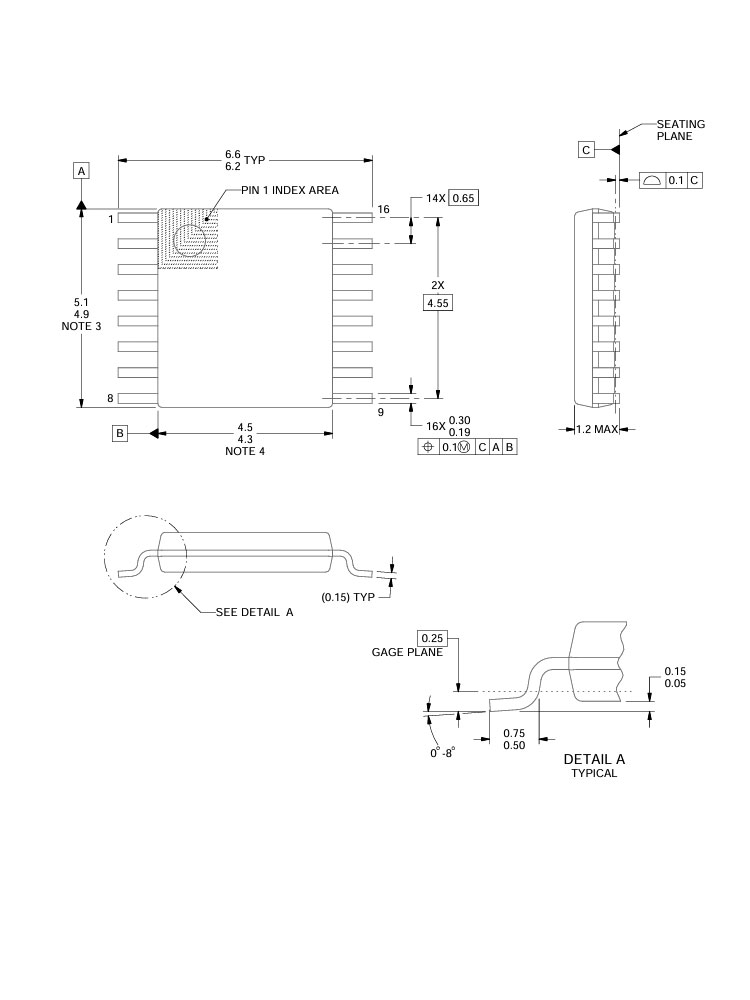

TL494CDR импульсный регулятор напряжения

Артикул: 1-TL494CDR

20,00₽

Опт: 16,00₽

Розничная цена:
20,00₽ с НДС 22%
Оптовая цена:
16,00₽

Минимальная сумма заказа по категории
«Электронные компоненты»
составляет 500 рублей.

Скачать прайс-лист (Электронные компоненты)
В связи с колебанием валют просим уточнять актуальную цену:
ОПТ &
B2B
Оптовая скидка и партнерские цены: при объеме или статусе партнера действует специальный прайс.
Быстрая отгрузка со склада в СПб
Паспорт качества и гарантия

Микросхема TL494: ШИМ-контроллер для импульсных источников питания

Общее описание

TL494 — интегральная схема, объединяющая все необходимые функции для создания схемы управления широтно-импульсной модуляцией (PWM) в одном корпусе. Основное назначение — управление источниками питания с возможностью адаптации под конкретные задачи.

Состав микросхемы

  • Два усилителя ошибки с диапазоном синфазного напряжения от –0.3 В до VCC – 2 В
  • Встроенный генератор с возможностью настройки
  • Компаратор управления мертвым временем (Dead-Time Control, DTC)
  • Триггер управления направлением импульсов
  • Стабилизатор напряжения 5 В с точностью 5%
  • Схемы управления выходом

Особенности работы

  • Компаратор DTC обеспечивает фиксированное смещение для создания мертвого времени около 5%
  • Встроенный генератор может:
    • Работать в штатном режиме
    • Быть обойденным при подключении RT к выходу опорного напряжения
    • Управлять синхронными многоканальными источниками питания

Выходные характеристики

  • Выходные транзисторы поддерживают:
    • Схему с общим эмиттером
    • Схему эмиттерного повторителя
  • Режимы работы выхода:
    • Двухтактное (push-pull) управление
    • Однотактное (single-ended) управление
  • Архитектура исключает возможность двойного срабатывания выходов в двухтактном режиме

Температурные характеристики

  • TL494: диапазон рабочих температур от 0°C до +70°C
  • TL494I: расширенный диапазон от –40°C до +85°C

Области применения

  • Управление импульсными источниками питания
  • Создание регулируемых блоков питания
  • Системы управления преобразователями
  • Многоканальные источники питания
  • Системы с синхронным управлением

Преимущества

  • Высокая гибкость настройки под конкретное применение
  • Встроенная защита от перекрестных помех благодаря управлению мертвым временем
  • Наличие встроенного стабилизатора
  • Возможность работы в различных конфигурациях выхода
